• 一、產品簡介

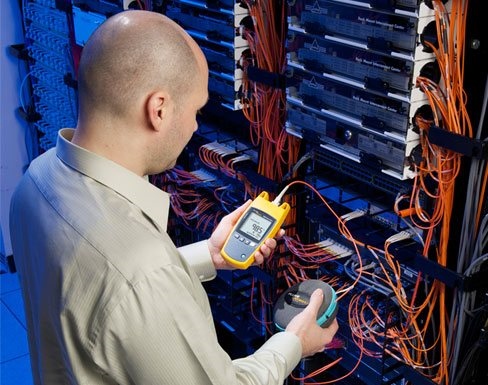

  VFL 適合測試配線架附近的外露的光纖，需要照射不良連接和斷裂。如果光纖長度超過數米，或無法看到或接觸到光纖，或者激光無法穿透護套時，此類設備就不是特別有用。 光時域反射計 (OTDR) 可提供整條光纖的圖形化數據和分析，效果超過 VFL，但價格非常昂貴且需要更多的操作時間和技能。 Fiber QuickMap 填補了 VFL 和 OTDR 之間的空白。這些工具既具有 VFL 的簡單易用性，又能提供高損耗、斷裂點以及光纖末端的具體和功率信息。還可以識別正處于工作狀態的光纖

• 二、產品介紹

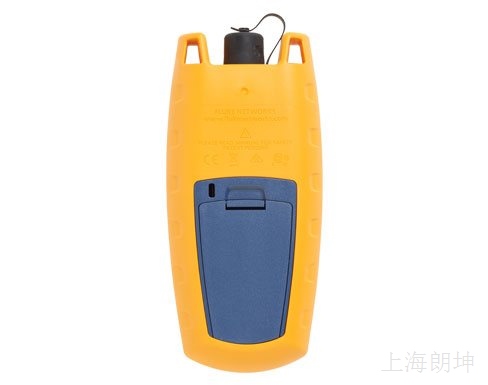

  多模光纖距離和故障定位儀

  • 用于多模光纖，50/125μm，62.5/125 μm

  • 850 nm 輸出波長幾秒時間內檢測長達 4,921 英尺（1,500 米）的光纖

  • 定位多模光纖中的嚴重彎曲、高損失接合處、斷路和臟連接器

  • 測量和定位高損耗接頭

  • 定位光纖末端

  • 發現由光纖端面污染或連接不良造成的高誤碼率根源

  • 開始測試之前，檢測活躍的光纖信號

  • 快速設置。連接光纖并按下“測試”按鈕。無需冗長的設置

  • 快速找到問題。六秒測試時間 — 無需長達數小時的盲目故障診斷

  • 更改折射率 (IOR) 以提高光纖長度精度

  • 在昏暗區域也清晰易讀。背光照明顯示屏帶自動關斷功能

  • 可拆卸 SC 適配器非常容易清潔

  • 可以選配 LC、ST 和 FT 可更換適配器

  • 電池壽命長， 2 節 AA 堿性電池可執行 1,500 次測試（典型值）

  • 結構堅固；經過振動和 1 米跌落試驗




• 三、產品功能

















  一鍵式測試

  Fiber QuickMap 可直接用在箱子外面而無需用戶設置。只要打開它，連接到要測試的多模鏈路，然后按下“TEST”按鈕即可獲得所需通道的可視性，從而能快速排除故障或驗證連通性。無需修改設置、光纖類型或標準。




  六秒鐘故障排除

  Fiber QuickMap 故障排除工具，是一種單端設備，將您的故障排除時間從幾小時減少到幾秒鐘。它的平均測試時間為六秒，可快速提供可視性和必要的數據以找出并修復多模光纖布線的任何問題。通常用于故障排除的工具普遍是低效、無效的，或兩者兼而有之?？梢暬收隙ㄎ粌x、激光器或手電筒，盡管很容易使用，但極大限制了故障排除的能力，因為他們無法分辨或找出有問題的損耗或反射事件。它們還要求用戶在追蹤布線長度時與其保持視覺接觸以找到故障。這一過程不僅耗時，也是不現實的，因為在許多數據中心和校園環境中鏈路是在地磚下、墻后或地下運行。功率表和源頭于測試整個通道以驗證功率和損耗是重要的，但對于故障排除是低效的，因為用戶必須按順序挨個測試通道鏈路，這可能要花幾個小時，取決于通道的長度和鏈路的數量。




  獲取多模通道的關鍵可視性

  對通道中所有連接事件的可視性是很重要的，因為他們是企業環境中大部分光纖故障出現的地方。Fiber QuickMap 故障排除工具可顯示整個鏈路中多個* 連接事件的距離，直至鏈路的末端（或斷點）。

  * 最多可顯示九個事件




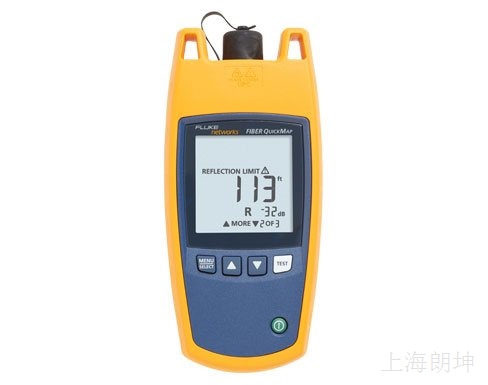

  找出誤碼率的原因

  雖然連接器反射在光纖布線中是一種正常的現象，但反射過多實際上可以引起問題，尤其是在高帶寬（10+ Gbps）系統。過度反射（通常由端面變臟或打磨差造成）干擾發射機輸出，從而導致誤碼問題。如果能找到并測量高反射事件，可有助于優化網絡性能。




  定位多模光纖故障的最常見原因

  發現多模通道中高損耗的事件是至關重要的，因為他們是大多數企業的光纖故障源。這些宏彎、受污染或損壞的光纖端面，可能導致高損耗，但使用可視化故障定位儀、手電筒和功率表是看不到它們的。然而，憑借 Fiber QuickMap，用戶可以快速定義損耗閾值來標記并找出高損耗的事件。




• 四、產品規格

  型號

  型號/名稱              說明

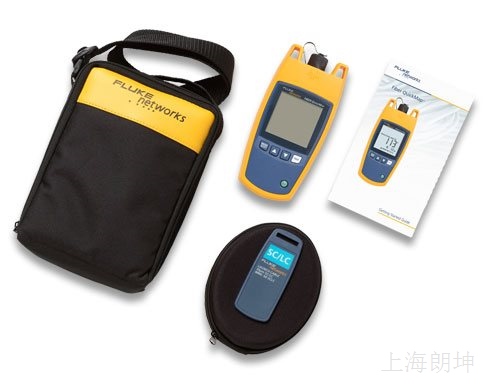

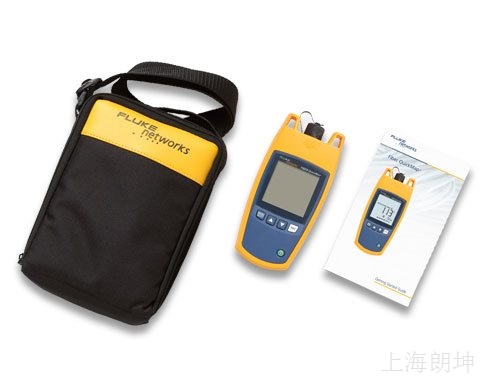

  FQM-M                  包含多模光纖故障定位儀主機、旋緊式可更換 SC 適配器、4 種語言的快速參                                    考指南（在線提供 9 種語言的手冊）、安全說明書和電池。請參見圖片




  FQM-100-M           包含多模光纖故障定位儀主機、旋緊式可更換 SC 適配器、50 μm SC/LC 雙模

  金牌支持服務 ?     接入光纖、便攜包、4 種語言的快速參考指南（在線提供 9 種語言的手冊）、                                    安全說明書和電池 參見照片

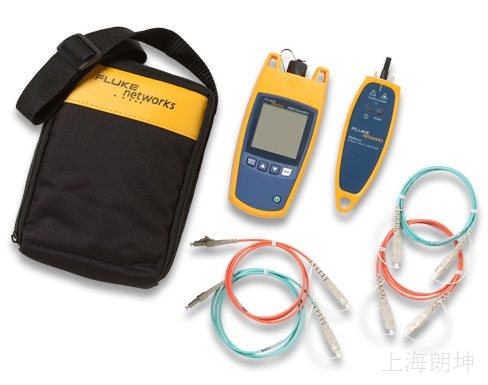

  FQM-100-M-VFL  包含多模光纖故障定位儀主機、旋緊式可更換 SC 適配器、UPC-UPC 2 米跳

  金牌支持服務 ?     線、便攜箱、4 種語言的快速參考指南（在線提供 9 種語言的手冊）、安全說                                   明書和電池。還包含 VisiFault 可視故障定位儀，帶 2.5mm 通用適配器 參見照                                   片







  FQM-SFP-M         包含多模光纖故障定位儀主機、旋緊式可更換 SC 適配器、UPC-UPC 2 米跳

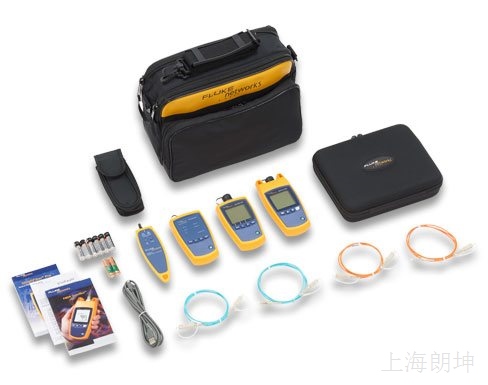

  金牌支持服務 ?    線、便攜箱、4 種語言的快速參考指南（在線提供 9 種語言的手冊）、安全說明                                書和電池。還包含 SimpliFiber Pro 光功率計、多模光源和 SC 適配器參見照片









  配件




  型號/名稱                說明

  FI-500                      FiberInspector Micro 和探頭、顯示屏、4 UPC 端頭（LC 悶頭、SC 悶頭、                                        1.25mm 端面適配器和 2.50mm 端面適配器）、包、可充電電池和通用電源適                                   配器 參見照片

  NFC-Kit-Box          光纖清潔套件

  MRC-50-SCSC     用于測試 50um SC 端接光纖 (SC/SC) 的多模測試參考線 (2m)

  MRC-50-FCFC     用于測試 50um FC 端接光纖 (FC/FC) 的多模測試參考線 (2m)

  MRC-50-LCLC      用于測試 50um LC 端接光纖 (LC/LC) 的多模測試參考線 (2m)

  MRC-50-STST      用于測試 50um ST 端接光纖 (ST/ST) 的多模測試參考線 (2m)

  MRC-625-SCSC  用于測試 62.5um SC 端接光纖 (SC/SC) 的多模測試參考線 (2m)

  MRC-625-LCLC   用于測試 62.5um LC 端接光纖 (LC/LC) 的多模測試參考線 (2m)

  MRC-625-FCFC   用于測試 62.5um FC 端接光纖 (FC/FC) 的多模測試參考線 (2m)

  MRC-625-STST    用于測試 62.5um ST 端接光纖 (ST/ST) 的多模測試參考線 (2m)

  MMC-50-SCSC    多模發射電纜 50 μm SC/SC

  MMC-50-SCLC     多模發射電纜 50 μm SC/LC

  MMC-50-LCLC      多模發射線纜 50μm LC/LC

  MMC-50-SCST      多模發射電纜 50 μm SC/ST

  MMC-50-STST       多模發射線纜 50μm ST/ST

  MMC-50-SCFC      多模發射電纜 50 μm SC/FC

  MMC-50-FCFC      多模發射線纜 50μm FC/FC

  MMC-50-SCE2K    多模發射電纜 50 μm SC/E2K

  MMC-62-SCSC      多模發射電纜 62.5 μm SC/SC

  MMC-62-SCLC       多模發射電纜 62.5 μm SC/LC

  MMC-62.5-LCLC    多模發射線纜 62.5μm LC/LC

  MMC-62-SCST       多模發射電纜 62.5 μm SC/ST

  MMC-62.5-STST     多模發射線纜 62.5μm ST/ST

  MMC-62-SCFC       多模發射電纜 62.5 μm SC/FC

  MMC-62.5-FCFC    多模發射線纜 62.5μm FC/FC

  PA-SC                       旋緊式 SC 適配器（不適用于帶有矩形端口的舊儀器）

  PA-LC                       旋緊式 LC 適配器（不適用于帶有矩形端口的舊儀器）

  PA-FC                      旋緊式 FC 適配器（不適用于帶有矩形端口的舊儀器）

  PA-ST                       旋緊式 ST 適配器（不適用于帶有矩形端口的舊儀器）



  規格                                                                 型號

  帶電池的工作溫度                                        0oC 至 50oC

  非操作溫度                                                    -20oC 至 60oC

  工作相對溫度（無冷凝）                             95% (10oC - 35oC) 75% (35oC - 40oC) 不受控制 < 10oC

  振動                                                                任意，5 Hz 至 500 Hz，MIL-PRF- 28800F 類 2

  沖擊                                                                1m 跌落試驗

  海拔                                                                3000m

  EMC                                                               EN 61326-1：2004

  電池類型                                                        2 AA 堿性電池（無電池充電器）

  電池壽命                                                       1500 測試（典型）

  激光安全性                                                   1 類 CDRH 符合 EN 60825-2

  LCD 類型                                                     背光黑白（段）

  折射率范圍                                                   1.45 至 1.5（出廠默認是 1.496）

  自動關閉                                                      若沒有按鍵，則 5 min 后會自動關閉。背照燈首先關閉。

  出廠校準間隔                                               無

  輸出波長                                                      850 nm ± 10 nm

  激光類別                                                      1 類 CDRH 符合 EN 60825-2

  動態范圍                                                      >11 dB

  最大距離                                                     1500 m 或 4921 ft

  顯示最大事件數量                                      9

  距離精度（0 m 至 1500 m 或 0 ft 至 4921 ft）  ±（1 m + 0.1 % x 長）對于反射事件1 ±（3 m + 0.1                                                                                 % x 長）對于非反射事件2

  測試速度                                                    一般< 6 s

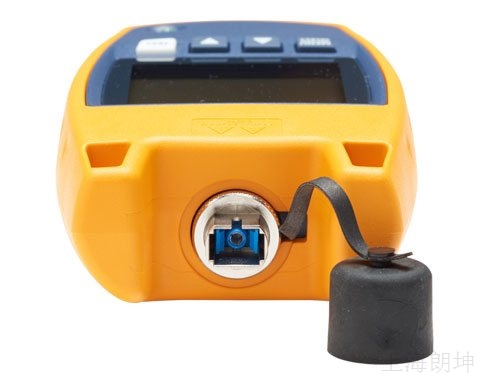

  連接器                                                       可拆卸/易清潔的 SC 適配器, UPC 打磨劑

  測試光纜類型                                           50/125 μm 或 62.5/125 μm 多模

  檢測反射事件3                                        -35 dB 默認閾值（用戶可選：-20 dB 至 -45 dB 5 dB 增量）

  反射精度4                                                -4 dB

  最大反射測量                                          -20 dB

  檢測損失事件5                                        0.70 dB 默認閾值（用戶可配置從 0.5 dB 至 6.1 dB 0.2 dB                                                                     增量）

  隔板質量                                                  若無已連接的光纖或連接器太臟，則故障診斷器將顯示 0 m                                                                   或 0 ft。

  檢測帶電光纜                                         檢測從 600 nm 至 1050 nm 的光信號，若有信號則顯示“有效                                                                  線路”。第一次檢測后每隔 3 秒檢查一次信號。+7 dB 最大輸                                                                  入功率。

  認證歐盟                                                 符合歐盟相關指令




                                                                   Australian Gray    符合澳洲有關標準

                                                                  加拿大標準   由加拿大標準協會 CSA 列出

                                                                  C22.2 No. 61010.1.04

                                                                 FCC 規則   符合 FCC 規則第一部分 A 類






  1. ± 用戶可配置的折射率 (IOR) 誤差 ± 事件位置錯誤。反射事件的事件位置錯誤：±1 m 從 1 m 至 1.5 km。

  2. ± 用戶可配置的折射率 (IOR) 誤差 ± 事件位置錯誤。非反射事件的事件位置錯誤：±2 m（對于長度 ￡15 m），其他 ±1 m。

  3. 查找并給出反射率大于 -55 dB 的事件位置。隔板反射率 < 35 dB 時檢測隔板連接器后 >1m 的事件。事件反射率 < 35 dB 時檢測事件后 >3 m 的事件。

  4. 反射散射系數 -63 dB @ 850 nm，使用校準的 -14 dB 參考。

  5. 隔板反射率 <-35 dB 且之前的事件 <-35 dB 時，檢測隔板連接器或任何之前事件之后 >10 m 的事件。事件之前最大的鏈路損失 <7 dB。
