福祿克網絡手持式電纜分析儀DSP/DTX/DSX小史

發布時間： 2017/04/28

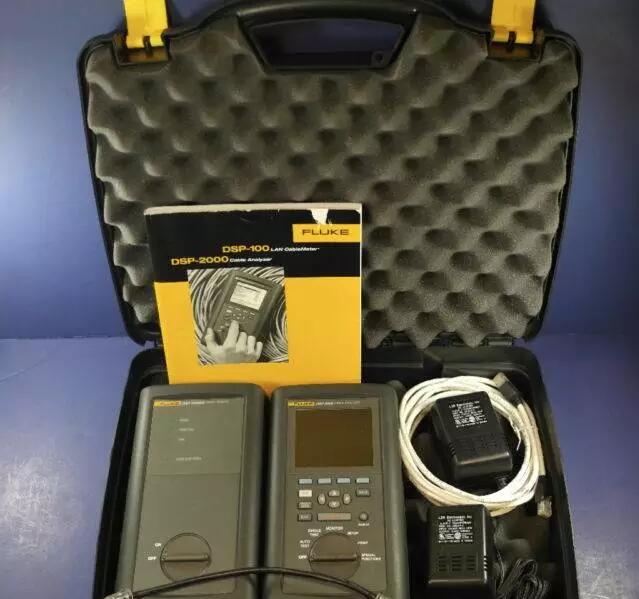

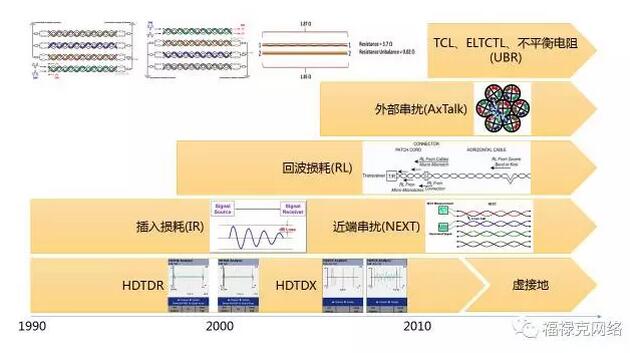

一、DSP系列電纜分析儀

1994年福祿克推出基于全數字處理技術的電纜分析儀，由于使用了DSP芯片，故取名DSP電纜分析儀。

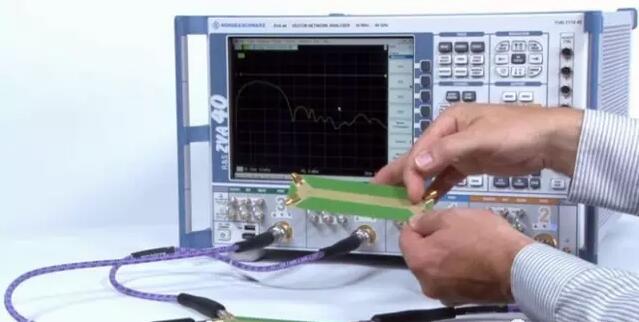

這在當時是個劃時代的產品。因為那時的電纜測試儀都是基于“掃頻儀+信號接收儀”原理設計的，使用模擬信號方式進行測試和分析。時至今日，臺式的網分(NA或VNA)仍是這樣的產品，并無大的變化。

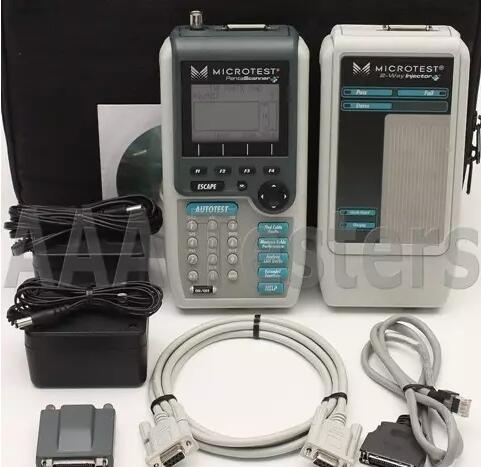

同期，福祿克還有MicroTest模擬測試產品在售。

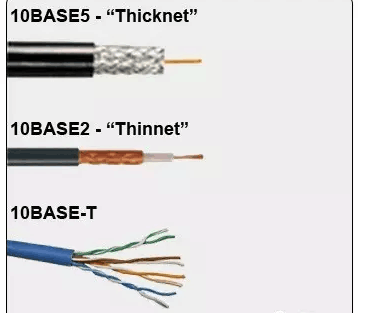

當時的測試對象是雙絞線數據電纜和雙絞線總線，由于速度低、信號端口多為2線對單向全雙工(例如10/100Base-T以太網)，故主要要求對損耗、(線對間)串擾做測試。

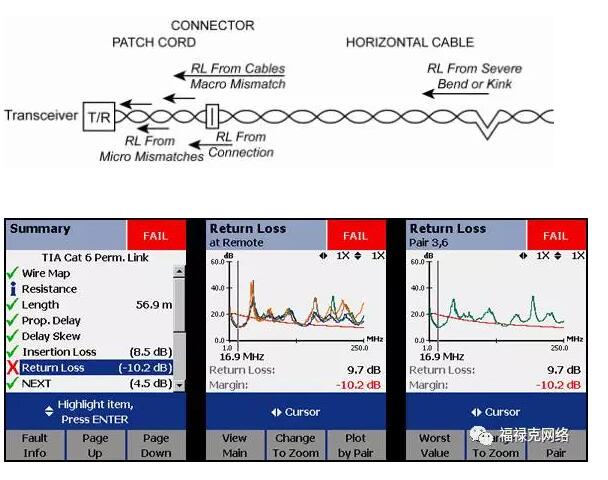

進入上世紀90年代后期，隨著1GBase-T的出現以及總線速度的提速，信號端口改為1線對雙向全雙工。這就帶來單線對回波對自身的影響，故測試指標和功能增加了回波損耗(Return Loss)這個參數，且用回波損耗參數代替特性阻抗參數進行測試。

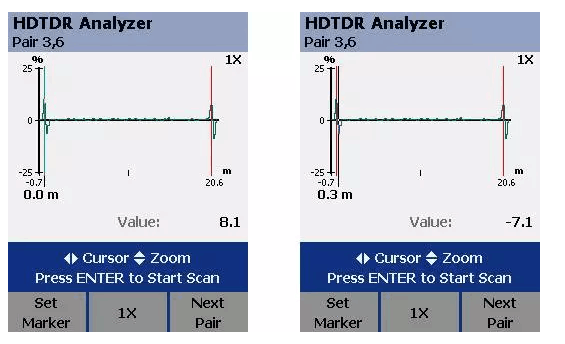

這樣的好處是避免了特性阻抗連續性測試的麻煩，而回波損耗參數又可以通過傅立葉變換很容易得到TDR曲線，這條曲線非常直觀地指示出阻抗不連續的物理定位(故障位置)。

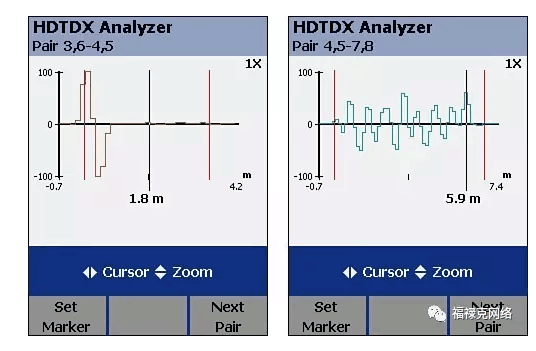

同時，DSP還利用類似的TDX原理來定位串擾過大的物理位置。

福祿克公司并為此申請了HDTDR/HDTDX專利。

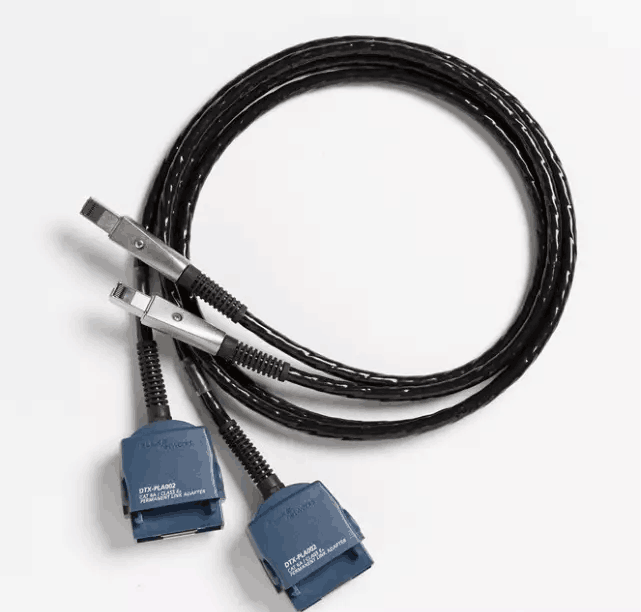

測試適配器方面，由于基本鏈路并不適合現場大量測試的穩定性，后來被永久鏈路替代。但永久鏈路仍存在測試跳線的不穩定性，于是2002年福祿克推出了專門的永久鏈路適配器，取代使用廠商跳線測試帶來的測試不確定性。

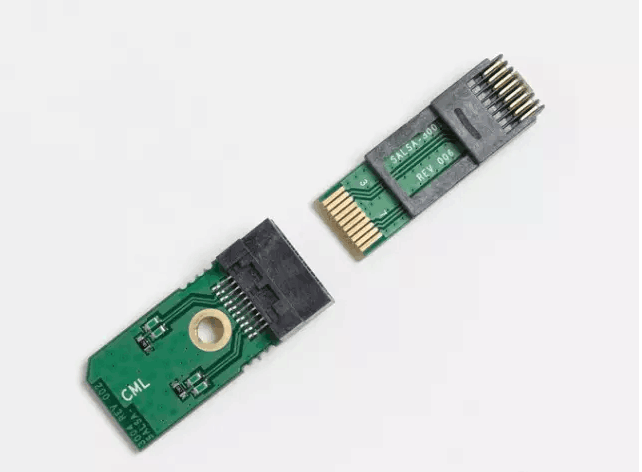

隨著六類線的推出，不同廠商間系統不兼容問題突出，永久鏈路的可更換測試尖頭推出了適合廠商不兼容性的個性化模塊PMxx，其中PM06是被標準推薦的居中性模塊，用于認證廠商之間是否可以實現最低限度的“跳線可互換”。

DSP系列電纜分析儀2004年下市。

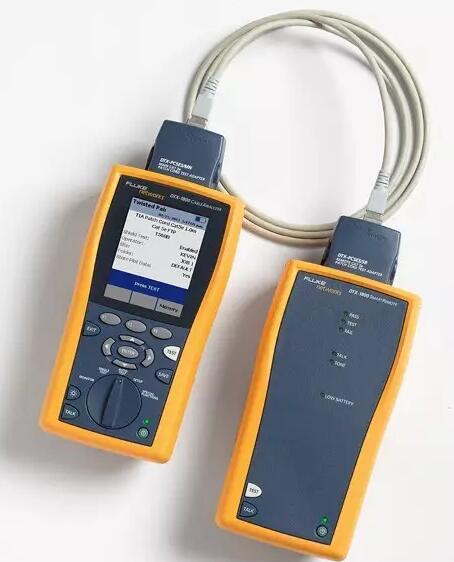

二、DTX系列電纜分析儀

隨著網絡速度越來越高，對電纜的潛力挖掘也進一步深入。由于北美主要推崇性價比優異的非屏蔽雙絞線，福祿克公司預見到只考慮線對間串擾是不夠的，于是于2004年推出了DTX系列線纜分析儀。

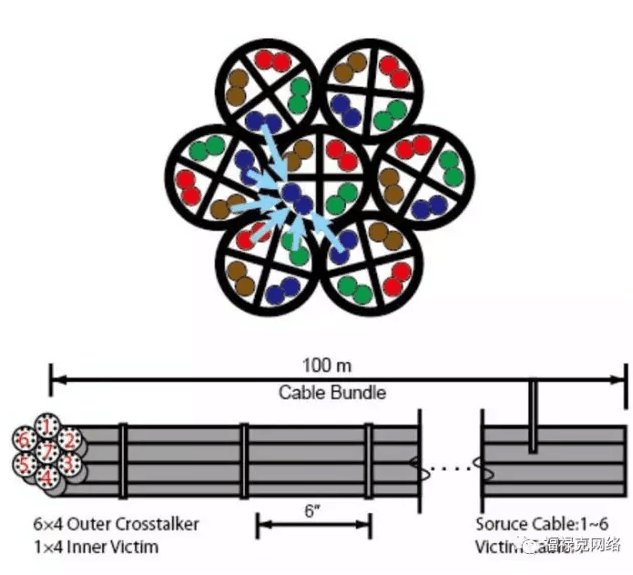

除了測試速度比DSP更快以外，主要的變化就是可以支持纜間串擾測試(即外部串擾測試)。這對于萬兆以太網尤其重要。測試精度IV級。

當然，DTX保留并增強了專利技術HDTDR/HDTDX，定位精度更高。

DTX成為市場占有率最大的產品，并成為事實上的比對標準。

由于用戶的戀舊情緒，DTX系列于2015年比計劃延遲2年下市。

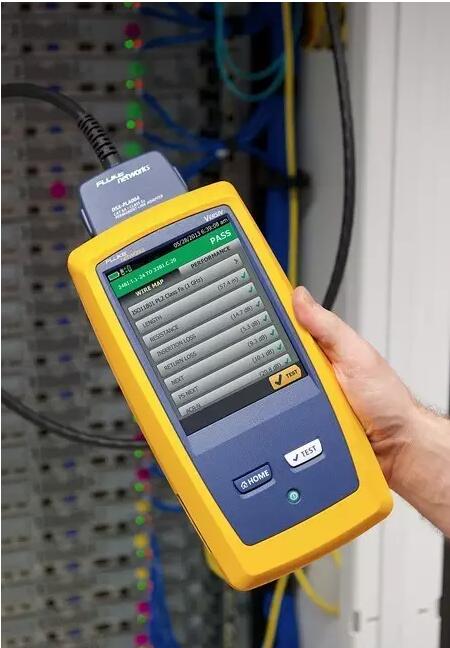

三、DSX系列電纜分析儀

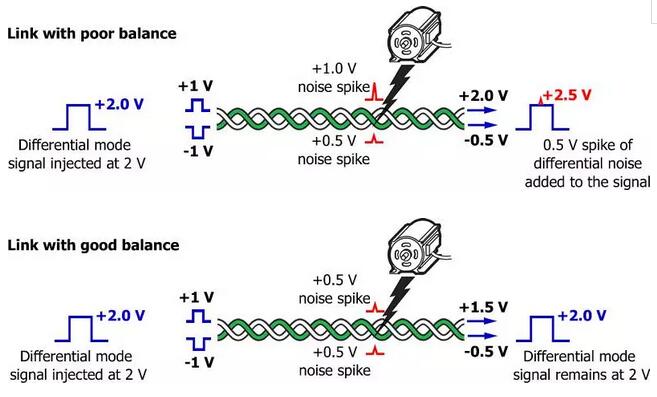

隨著本世紀大量個人wifi設備的出現(外加基站/微波爐/無線視頻探頭等輻射)，以及數據機房單個機架用電量的增長(電力諧波和接地回路干擾增強)，加上工業以太網和物聯網的快速推進，雙絞線的電磁工作環境比上個世紀90年代惡化了不少。這導致上個世紀制定的測試指標雖然測試合格且參數優秀，但鏈路仍然可能出現丟包率超標的問題。針對這一情況，TIA和ISO都于2010年提出要對雙絞線的抗外來輻射干擾能力(平衡參數)進行檢測，并推出了三個新指標：不平衡電阻、TCL和ELTCTL。由于DTX設計時并未考慮這一新要求，故將平衡參數測試功能轉到新設計的DSX電纜分析儀中。
